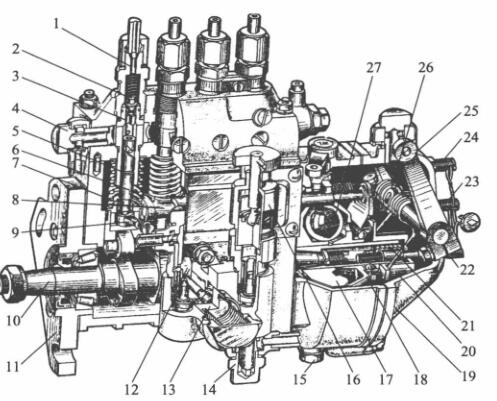

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

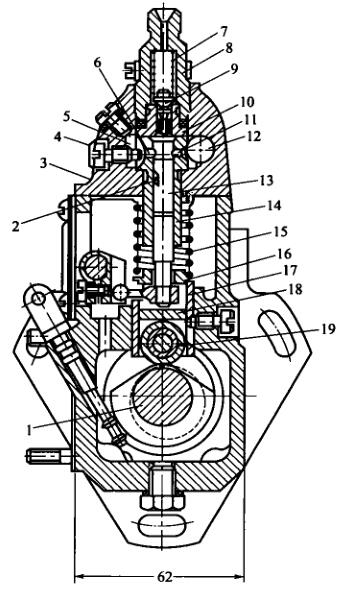

   I号喷油泵的分泵构造图

1-高压变压器油管插头插头; 2-有油阀; 3-有油阀块; 4,14-进油螺栓; 5-套简; 6-注塞泵; 7-注塞泵大压簧; 8-油门支撑杆;  9-调高臂; 10-轴承轴; 11-进行固定接盘; 12-石油管道泵反力轮; 13-石油管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱使盘; 18-从动盘; 19-外壳; 20-滑套; 21-调节大压簧; 22-剩余油量调控螺栓; 23-怠速限位开关开关螺栓; 24-飞速限位开关开关螺栓; 25-变频控速手柄; 26-变频控速大压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总承的注意攻效是可以保障泵油着手始终的精准的性，们来说多缸柴油发电机机们来说，还需要可以保障各缸泵油始终的一样的性。起可以保障功效的部分是中键下面到变动垫件上剖面的极度H。当喷真空泵气缸轴轮齿与曲轴轮齿相对来说座位很大时，H越大，液压泵关掉进油孔的始终越久，泵油着手始终也越久。反过来说，H越小，泵油着手始终越延缓。以至于要依照结构设计和校正来定为宜的中键体本职工作极度H，以可以保障泵油着手始终的精准的性。

1-轴承轴; 2-液压泵斜槽; 3-泵盖; 4-位置定位螺母; 5-回油道; 6-回油孔; 7-脸上皮肤油多阀压簧; 8-脸上皮肤油多阀紧座;  9-脸上皮肤油多阀; 10-脸上皮肤油多阀门法兰; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵压簧; 16-压簧座; 17-挺柱体:; 18-垫铁; 19-滑动

  对於多缸机，各分泵的H值应一样 。变动水泥混凝土垫块在喷油阀出厂合格证时均已调好，不容所以交换。水泥混凝土垫块是用耐破损板材成齐头并进行热清理以提供洛氏硬度，往往运行中不要破损。如较长时间间隔运行后破损较多，可换面运行。

  喷汽助力泵泵体分上下左右俩部分，喷汽助力泵上体代替安转齿轮泵泵泵偶件及有油阀偶件，阴道代替安转凸轮轴轴、滚轴体和输汽助力泵等。泵体前侧中间都有检视窗孔，为了查看和优化提供的油表。上方有检视发动机油面的检视孔。喷汽助力泵上体中含那条油道，与各齿轮泵泵泵套筒或是的环状油槽相似。环状油槽则与齿轮泵泵泵套筒上的进、回油孔相似。由输汽助力泵供来的非高压油进行进软管连接管步入油道中。油道中的柴油机车密度发动机压由装在回软管连接管内的回油阀操控，一让提高在5～10kPa超范围内。汽压机过低，在齿轮泵泵泵上行时，柴油机车密度发动机可以在短时间进行进油孔步入齿轮泵泵泵上方油腔。当油表多余的而使汽压机变高时，多余的的柴油机车密度发动机会顶开回油阀供应量柴油机车密度发动机细滤器中。
